Bosch-Diagnosesoftware Esitronic unterstützt bei Arbeiten an Elektro- und Hybridfahrzeugen

Plochingen – Der wachsende Bestand an Hybrid- und Elektrofahrzeugen auf den Straßen stellt auch die Kfz-Werkstätten vor neue Herausforderungen. Arbeiten an E- und Hybridfahrzeugen erfordern spezielles Know-how. Zudem müssen die Werkstattmitarbeiter für Arbeiten an den Hochvoltsystemen der E-Fahrzeuge besonders qualifiziert sein. Bosch unterstützt die Werkstätten bei Arbeiten an den neuen Antrieben unter anderem mit der Diagnosesoftware Esitronic 2.0 Online, die inzwischen weit über 200 E- und Hybridfahrzeug-Modellreihen abdeckt. Modelle mit elektrischem Antriebskonzept sind Bestandteil des Standarddiagnoseumfangs von Bosch. Die Werkstatt muss keine gesonderte Lizenz erwerben, um auf umfangreiche Diagnosedaten von E- und Hybridfahrzeugen zugreifen zu können.

Das Hochvoltsystem sicher spannungsfrei schalten

Für viele Arbeiten an Elektro- und Hybridfahrzeugen ist zunächst eine Hochvolt-Spannungsfreischaltung zwingend erforderlich, um die Werkstattmitarbeiter vor lebensbedrohlichen Stromschlägen zu schützen. Dabei wird das Hochvoltsystem vom Fahrzeug getrennt und bestehende Hochspannungen abgebaut. Grundsätzlich muss nach der Spannungsfreischaltung das Fahrzeug gegen Wiedereinschalten gesichert sowie anschließend die Spannungsfreiheit geprüft und dokumentiert werden. Danach ist sicheres Arbeiten an oder in der Nähe von Hochvoltkomponenten gewährleistet. Der vom Hersteller vorgegebene Prozess der Spannungsfreischaltung und die entsprechenden Messpunkte sind jedoch bei den verschiedenen Herstellern und Fahrzeugmodellen unterschiedlich. Die Einhaltung der Herstellervorgaben und die korrekte Durchführung der Spannungsfreischaltung sind für die Sicherheit der Werkstattmitarbeiter besonders wichtig. Basierend auf Herstellervorgaben und -daten stellt Bosch daher in der Esitronic 2.0 Online detaillierte Anleitungen zum fahrzeugspezifischen Freischaltungsprozess zu Verfügung.

Zustand der Hochvoltbatterie auslesen und dokumentieren

Die Hochvoltbatterie eines Elektro- oder Hybridfahrzeugs unterliegt im Laufe der Zeit einem Alterungsprozess und verliert Speicherkapazität. Einige Fahrzeughersteller stellen deshalb Diagnosedaten über den Zustand der Hochvoltbatterie, den sogenannten State of Health (SOH), zur Verfügung. Mit dem Softwareupdate 2023/3 steht der neue Tab „HV-Batterie (SOH)“ in der Esitronic Navigation innerhalb der Diagnose zur Verfügung. Sofern der Fahrzeughersteller entsprechende Daten im HV-Batteriemanagementsystem bereitstellt, kann der Nutzer diese mit Hilfe eines speziellen Prüfschritts auslesen und anschließend ausdrucken. Der State of Health der Hochvoltbatterie wird als Prozentwert im Vergleich zu einer neuen Batterie angezeigt. Die Werkstatt kann dem Fahrzeugbesitzer einen aus der Esitronic generierten SOH-Bericht ausdrucken und ihm so die spezifischen Werte der im Fahrzeug verbauten Hochvoltbatterie zur Verfügung stellen.

Besonderheiten bei der Diagnose von Modellen der Marke Tesla

Aktuell sind in der Esitronic die Typen Model S und Model X des Herstellers Tesla enthalten. Tesla stellt in vielerlei Hinsicht eine Neuerung im Bereich der Diagnose dar. Daher ist es für die Durchführung einer erfolgreichen Diagnose an einem Fahrzeug des US-Herstellers wichtig, die Besonderheiten zu kennen und zu beachten. Beispielsweise müssen beim Model S und X das Bremspedal betätigt werden, um das Fahrzeug in den Modus zu versetzen, mit dem der Zugriff auf die CAN-Diagnosefunktionen möglich ist. So kann die Werkstatt schnell und zielgerichtet Diagnosearbeiten durchführen.

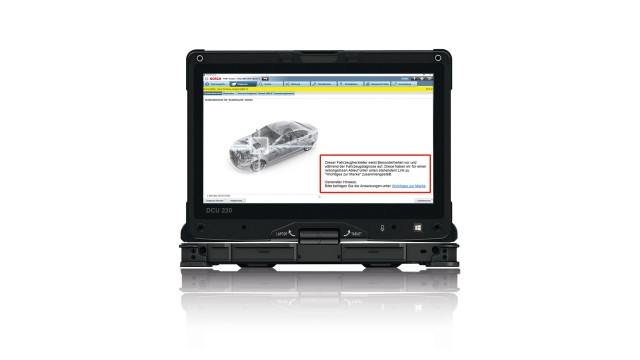

Daher werden dem Nutzer diese Besonderheiten innerhalb der Diagnose der Esitronic 2.0 Online unter dem Link „Wichtiges zur Marke“ erläutert. Der Esitronic Nutzer erhält somit eine schnelle Übersicht zur Diagnose an Tesla-Fahrzeugen. Weitere Tesla-Modelle sowie Elektro- und Hybridmodelle anderer Hersteller werden mit den regelmäßigen Updates in die Bosch Diagnosesoftware eingepflegt.
