Explosionen, die Leben retten

Reutlingen – Mit zunehmend mehr Elektroautos auf den Straßen wächst bei vielen Autofahrern die Unsicherheit, was im Fall eines Unfalls zu beachten ist. Auch Rettungskräfte stehen angesichts der elektrischen Antriebe vor neuen Herausforderungen. Fakt ist: Wie herkömmliche Fahrzeuge haben auch Elektroautos entsprechende Sicherheitsvorkehrungen. Damit nach einem Unfall beispielsweise keine Gefahr eines Stromschlags besteht, kommen Halbleiter von Bosch zum Einsatz. Speziell entwickelte Mikrochips schalten in Sekundenbruchteilen den Strom im Fahrzeug ab. Sie sorgen dafür, dass Rettungskräfte ungehindert arbeiten können und sowohl Fahrzeuginsassen als auch Ersthelfer sicher sind. „Mit unserer Halbleitertechnik leisten wir einen wichtigen Beitrag, für die Sicherheit von Fahrzeugen mit Hybrid- und Elektroantrieben“, sagt Jens Fabrowsky, Mitglied des Bereichsvorstands des Bosch-Geschäftsbereichs Automotive Electronics. Die Halbleiterchips von Bosch sind Teil von speziellen Sicherheitssystemen der Fahrzeughersteller, die bei einem Unfall die Batterie zuverlässig abklemmen. „Die steigende Zahl an Elektrofahrzeugen und die damit verbundenen Unfälle macht Systeme unerlässlich, die schnelles und sicheres Retten und Bergen von Unfallopfern gewährleisten“, fordert auch Karl-Heinz Knorr, Vizepräsident des Deutschen Feuerwehrverbandes.

Mit unserer Halbleitertechnik leisten wir einen wichtigen Beitrag, für die Sicherheit von Fahrzeugen mit Hybrid- und Elektroantrieben.

Jens Fabrowsky, Mitglied des Bereichsvorstands des Bosch-Geschäftsbereichs Automotive Electronics

Kleine Explosionen kappen die Kabel

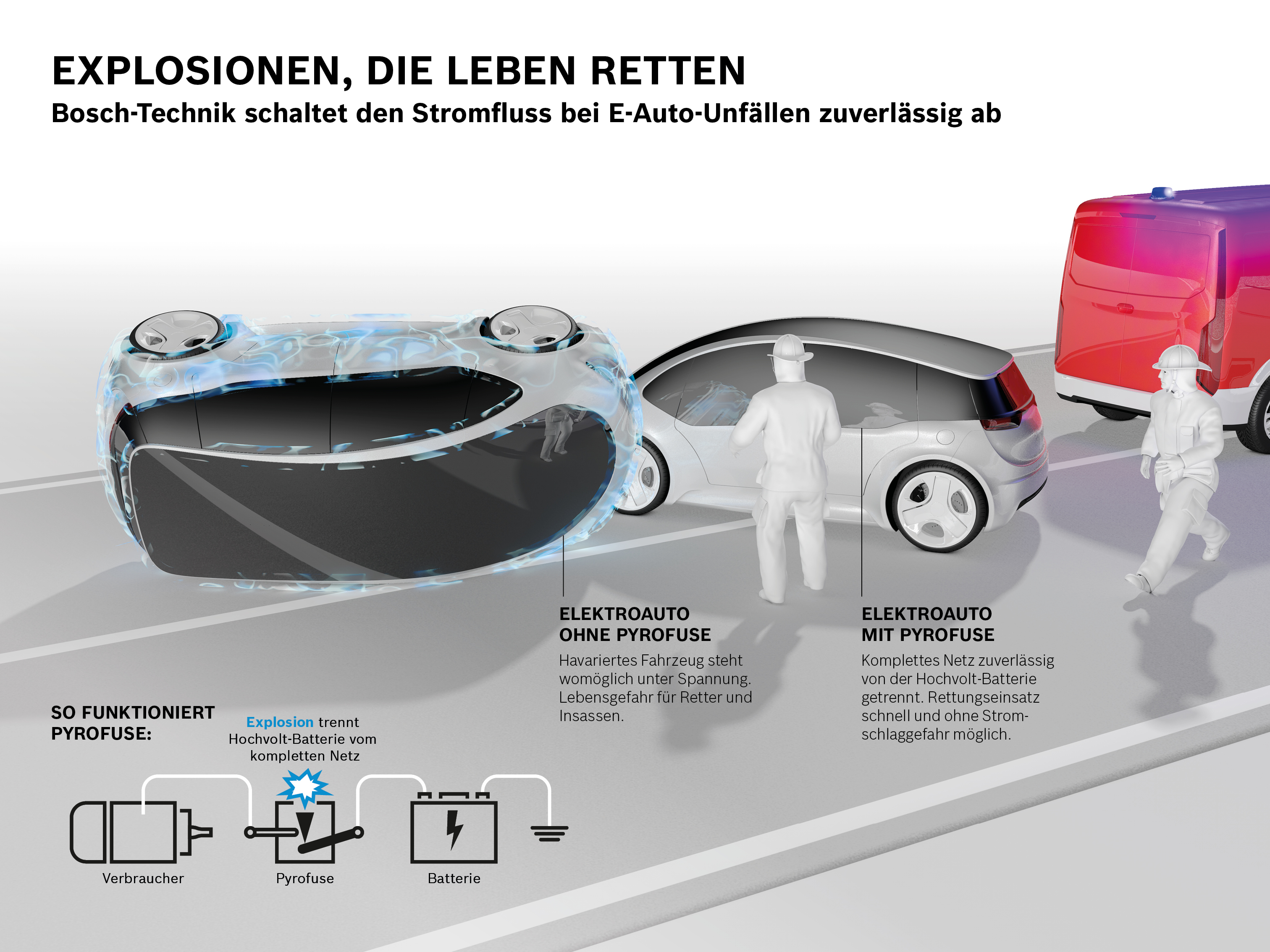

Vielerorts herrscht Skepsis, ob bei Elektroautos im Fall eines Unfalls das Risiko besteht, dass beschädigte Leitungen die Karosserie unter Strom setzen. Immerhin liefern die Batterien von Fahrzeugen mit Hybrid- oder reinem Elektroantrieb eine Spannung von 400 bis 800 Volt. Damit Fahrzeuginsassen, Rettungskräfte oder Ersthelfer am Unfallort nicht in Berührung mit stromführenden Bauteilen kommen, sorgen Halbleiterchips von Bosch dafür, dass die Hochvoltbatterie im Auto automatisch abgeklemmt wird. Die Halbleiter sind Teil von pyrotechnischen Batterie-Trennsystemen, auch „Pyrofuse“ genannt. Diese Systeme sprengen bei einem Unfall ganze Teile der Verbindungsleitung zur Hochvoltbatterie mittels kleiner Treibsätze heraus, damit der Stromkreis schnell und wirkungsvoll unterbrochen wird. Die Halbleiter von Bosch spielen in diesen Systemen die entscheidende Rolle: Erkennt beispielsweise das Airbag-Steuergerät einen Unfall, lösen die gerade einmal zehn mal zehn Millimeter großen und nur wenige Gramm leichten Halbleiterwinzlinge die Pyrofuse aus. Durch kleine Explosionen treiben die Systeme anschließend einen Keil durch die Hochvoltleitung zwischen Batterieeinheit und Leistungselektronik und trennen die Verbindung. Das Fahrzeug wird damit stromlos geschaltet und die Gefahr eines Brandes oder Stromschlages wird gebannt.

Es gibt kaum einen Bereich in der modernen Automobiltechnik, in dem auf Mikrochips verzichtet werden kann.

Jens Fabrowsky

Komplexe Schaltungen auf wenigen Quadratmillimetern Silizium

Der Halbleiterchip CG912 in den „Pyrofuse“-Systemen gehört zu den anwendungsspezifischen integrierten Schaltungen – kurz: ASICs. Diese Schaltungen sind auf spezielle Anforderungen im Auto ausgelegt. „Unsere fingernagelgroßen, maßgeschneiderten ASICs mit Millionen Transistoren lösen innerhalb von Sekundenbruchteilen zuverlässig Sicherheitsfunktionen aus“, sagt Fabrowsky. Der ursprünglich von Bosch für das Auslösen von Airbags entwickelte CG912 hat sich in dieser Anwendung bereits millionenfach bewährt. Integrierte Schaltungen im Fahrzeug steuern heute neben sicherheitsrelevanten Komponenten wie Airbag und Gurtstraffer auch Tempomat, Abstands-, Fernlicht- und Spurhalteassistenten, den Regensensor sowie Systeme zum Erkennen von Müdigkeit am Steuer an. „Es gibt kaum einen Bereich in der modernen Automobiltechnik, in dem auf Mikrochips verzichtet werden kann“, erklärt Fabrowsky.
